Receptor de radio AM – Lab. 1 – El detector

Generalidades

La función de un detector de AM es demodular la señal AM, recuperar y reproducir la información de la fuente original. La señal recuperada debe tener las mismas frecuencias que la señal de información original  y debe tener las mismas características relativas de amplitud. Al detector de AM a veces se le llama segundo detector, siendo el mezclador/convertidor el primer detector porque precede al detector de AM.

Detección AM estándar con diodo rectificador

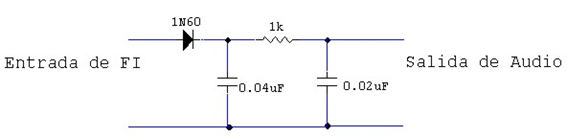

Como la señal es modulada en sus dos semiciclos en el transmisor, lo primero que hay que hacer es eliminar uno de ellos para lo cual disponemos  un diodo en serie que nos elimina, en este caso el semiciclo negativo. El tipo de diodo para desempeñar esta labor es un diodo rápido o diodo de señal (1N60) capaz de operar a 455Khz que es la frecuencia de la portadora. Conectado al cátodo del diodo tenemos la resistencia de 1K ohmio y los condensadores de 0.04uF (403) y 0.04uF (403), que conforman un filtro, cuya función consiste en eliminar la señal de RF de la portadora y dejar solo la envolvente.

Realización Práctica

EQUIPO Y MATERIALES

  • Generador de señales
  • Protoboard, Cables de alambre telefónico
  • Osciloscopio
  • Multímetro analógico y/o digital
  • Puntas de prueba
  • Alicates, cautín, herramientas afines y componentes para el circuito.

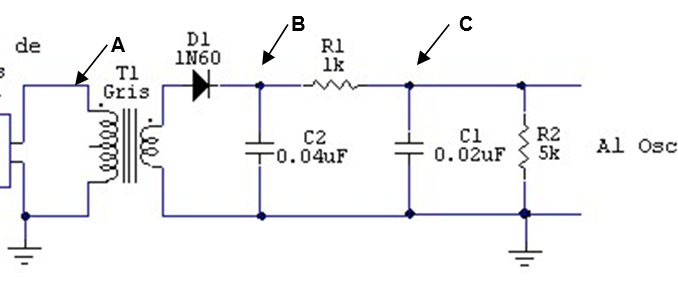

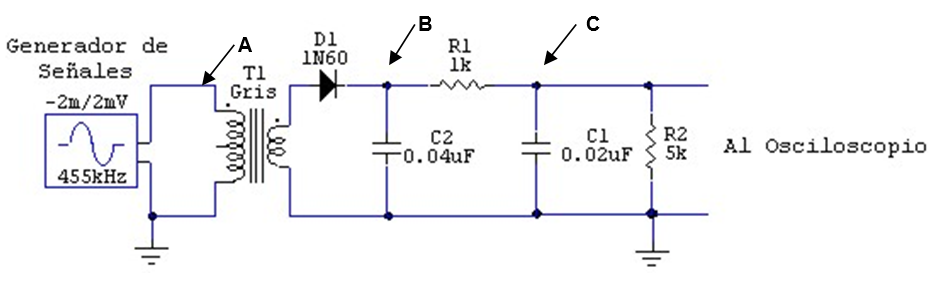

Se procedió a construir el circuito mostrado a continuación en el protoboard.

Una vez armado y revisado lo conectamos a los respectivos equipos (Generador de señales y osciloscopio)

El generador de señales se calibra para que entregue una señal RF de 455 Khz y se aplica a la entrada del transformador de señal T1, de color gris.

En el osciloscopio utilizamos los dos canales de entrada disponibles para poder visualizar en forma simultánea diferentes puntos de la señal aplicada.

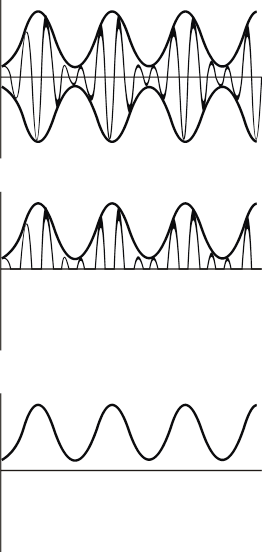

Observación simultánea en el Osciloscopio en los puntos A B y C

Comentarios y conclusiones

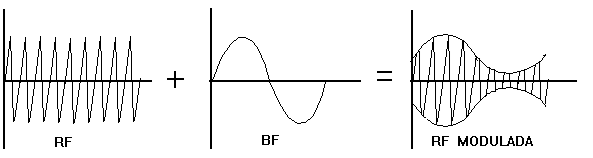

Como puede apreciarse, en el punto A, se observa la señal modulada, es decir la señal portadora + la señal audible.

En el punto B, se ha desconectado los condensadores que forman parte del filtro pasa bajos encargados de eliminar la señal portadora, se puede apreciar los semiciclos positivos tanto de la señal de RF como la de la señal audible.

En el punto C, se aprecia la señal de audio que se moduló inicialmente en el generador de señales, es decir se ha recuperado la señal de audio original (señal envolvente).

De manera general podemos concluir que la etapa detectora, es la etapa que se encarga de separar la señal audible de la portadora en la que viaja.
